CopperBRIDGE SERIES
EXTENSORES HDMI VIA HDBASET™
CopperBRIDGE 300 & 400 é composta por 2 modelos de extensores de sinais HDMI via HDBaseT™ capazes de transmitir conteúdo com resolução Ultra HD 4K + HDR por distâncias de até 100m através de um único cabo de par trançado. Através do uso de uma eficiente tecnologia de compressão, os CopperBRIDGE adequam os sinais UHD 4K para o tráfego sobre a tecnologia HDBaseT, contornando suas limitações e mantendo a conveniência da transmissão através do cabeamento de par traçado. Este processo permite a transmissão de sinais com com resolução de 3840×2160 HDR por até 100m, sem qualquer perda de qualidade ou latência, além de sinais de controle infravermelho e RS232, colaborando com a facilidade e qualidade da instalação.
CARACTERÍSTICAS
Retorno de Áudio Simplificado arc
Permite retorno prático do áudio da TV ao rack central pelo mesmo cabo utilizado para o vídeo, usando conexão HDMI-ARC ou áudio óptico dedicado, facilitando instalações.
Transmissão HDMI 4K HDR sem Perdas
Avançada compressão para transmitir sinais Ultra HD 4K HDR com HDCP 2.2 por até 100 metros ou 1080p por até 100 metros, sem perda de qualidade ou latência perceptível, por um único cabo de par trançado. (revisar distâncias).
Extração de Áudio Analógico no rx
A unidade receptora conta com extrator integrado para áudio analógico, permitindo fácil conexão direta com amplificadores ou soundbars, dispensando assim a utilização de equipamentos externos adicionais.
Suporte a Sinais de Controle IR e RS-232
Permite envio e recebimento de comandos infravermelho (IR) e RS-232 tanto pela unidade transmissora (TX) quanto pela receptora (RX), garantindo integração facilitada com sistemas de automação e controle.
Tecnologia PoC com Fonte Única
O sistema utiliza alimentação centralizada via PoC (Power over Cable), com apenas uma fonte conectada à unidade transmissora ou receptora, simplificando a instalação e reduzindo a complexidade de cabeamento.
Compatível com Instalação em Rack
Disponível acessório opcional NDX-RM4X para montagem prática e segura do kit em racks profissionais padrão 19", otimizando organização e gestão do cabeamento em instalações técnicas mais organizadas.
AUDIO RETURN PATHWAY
Hoje, além de simples displays, as Smart TVs também são capazes de reproduzir conteúdo gerado localmente através de aplicativos como Netflix e Youtube. Neste caso, para reproduzir o áudio através do sistema de som, é necessário enviar o sinal de volta ao rack central, para que possa ser conectado ao sistema de distribuição de áudio. Os modelos CopperBRIDGE 300 e 400 possuem a função Audio Return Pathway, que transmite o áudio da TV até o rack central através do mesmo cabo utilizando para o envio de imagem do rack ao display. Este recurso pode ser utilizado através do protocolo HDMI-ARC ou através de uma entrada de áudio Digital Óptico dedicada, facilitando a infraestrutura e colaborando com a organização e qualidade da instalação.

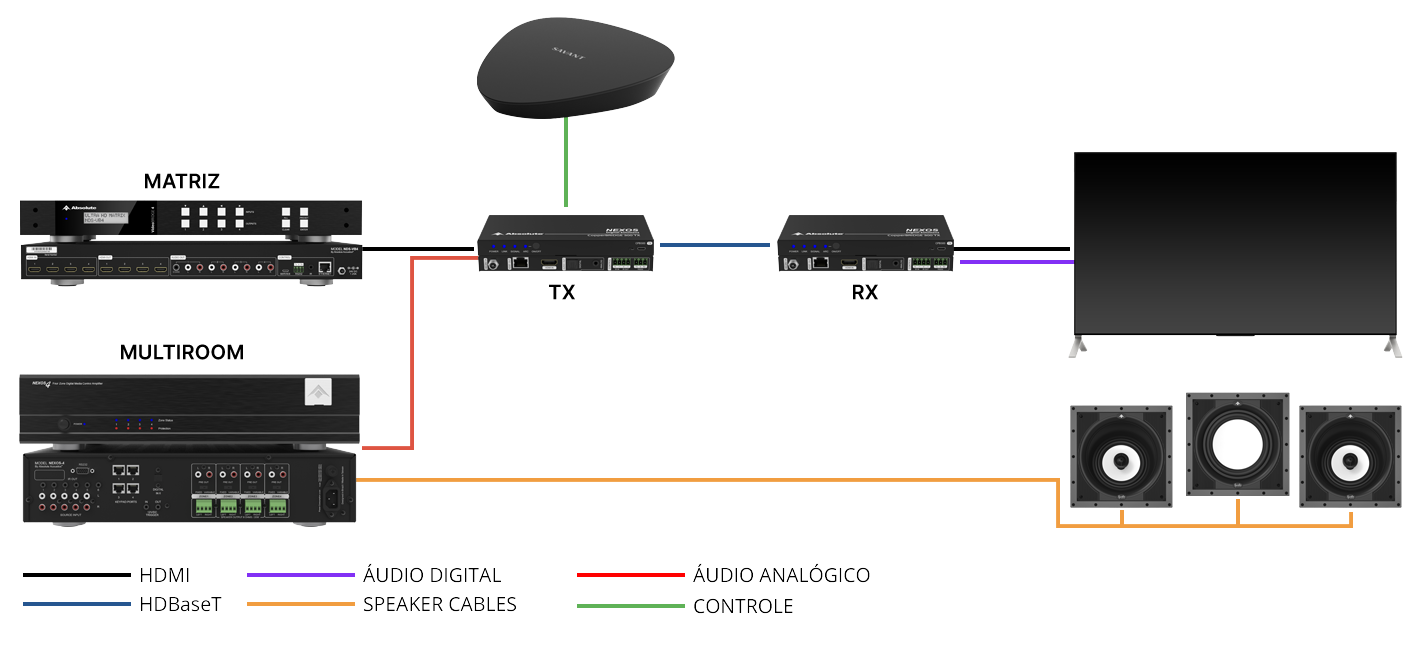

DIAGRAMA BÁSICO DE INSTALAÇÃO
DESCRIÇÃO

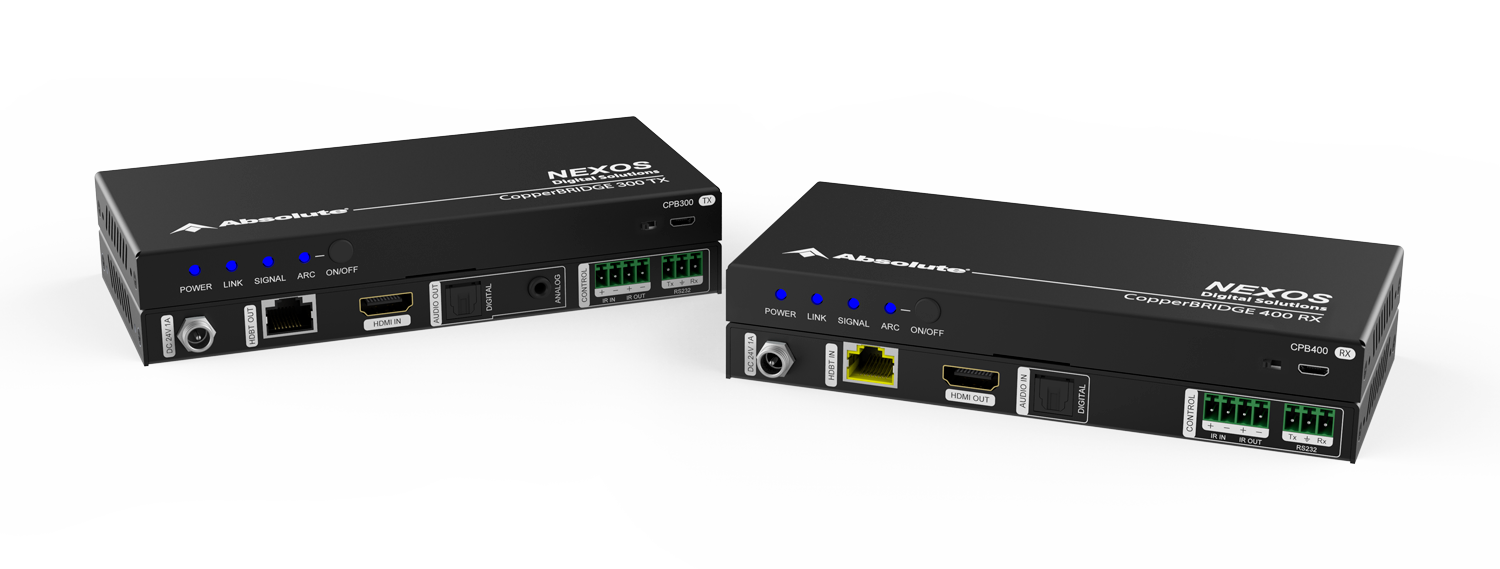

CopperBRIDGE 300 e 400
1. LEDs indicadores operacionais
2. Botão de ajuste de modo de retorno de áudio
3. Switch e porta de serviço
4. Entrada para fonte de alimentação
5. Porta de link HDBaseT
6. Entrada HDMI
7. Saída HDMI
8. Saídas de áudio digital e analógico
9. Entrada de áudio digital
10. Entrada e saída para extensão de IR
11. Porta para extensão de RS232
ESPECIFICAÇÕES TÉCNICAS
| CPB210 | CPB300 | CPB400 | |
|---|---|---|---|
|
Banda passante |
18Gbps
|
||
|
Compatibilidade HDMI |
CEC, EDID, HDCP 2.2 |
||
|
Resoluções suportadas |
Até 1920×1080@60 12-bit RGB/YCbC 4:4:4 Até 3840×2160@60 8-bit RGB/YCbC 4:4:4 Até 3840×2160@60 HDR RGB/YCbC 4:2:2 |
||
|
Áudio suportado (HDMI) |
Dolby Atmos, Dolby True HD, Dolby Digital Plus, Dolby Digital, DTS-X, DTS-HD Master Audio, DTS 5.1, 2- 8 Ch PCM |
||
|
Áudio suportado (Digital) |
Dolby Digital, DTS 5.1, 2 – 2 Ch PCM |
||
|
Áudio suportado (Analógico) |
2 Ch PCM |
||
|
Áudio Return Patway |
Não |
Sim |
Sim |
|
Distância de Transmissão (1080P) |
CAT6: 150m |
CAT6: 60m CAT6A/7: 70m |
CAT6A/7: 100m |
|
Distância de Transmissão (UHD/4K) |
CAT6: 120m |
CAT6: 65m CAT6A/7: 40m |
CAT6: 90m CAT6A/7: 100m |
|
Entradas |
1 HDMI Tipo A (TX) 1 HDBT Link RJ45 (TX) |
HDMI Tipo A 1 Áudio Digital TOSLINK |
HDMI Tipo A 1 Áudio Digital TOSLINK |
|
Saídas |
1 LOOP HDMI Tipo A (TX) 1 HDBT Link RJ45 (RX) 1 HDMI Tipo A (RX) 1 P2 Stereo (RX) – Extração LPCM |
1 Áudio Digital TOSLINK 1 Áudio Analógico P2 HDMI Tipo A |
1 Áudio Digital TOSLINK 1 Áudio Analógico P2 HDMI Tipo A |
|
Controle |
1 IR In Fênix 2-pinos (TX e RX) 1 IR Out Fênix 2-pinos (TX e RX) 1 RS232 Fênix 3-pinos (TX e RX) |
1 IR in Fênix 2-pinos 1 IR Out Fênix 2-pinos 1 RS232 Fênix 3-pinos |
1 IR in Fênix 2-pinos 1 IR Out Fênix 2-pinos 1 RS232 Fênix 3-pinos |
|
Serviço |
1 Micro USB 2.0 |
1 Micro USB 2.0 |
1 Micro USB 2.0 |
|
Alimentação |
1 Conector 5.5mm (TX e RX) PoC Bi-direcional |
1 Conector 5.5 mm |
1 Conector 5.5 mm |
|
Temperatura de operação |
0º – 40º |
0º – 40º |
0º – 40º |
|
Consumo elétrico |
9.36WMax |
25WMax |
25WMax |
|
Tensão de alimentação |
DC 24V/1.0 A + |
DC 24V/1.25A |
DC 24V/1.25A |
|
Tensão PoC |
24V |
48V |
48V |
|
Dimensões |
165x15x82mm / un |
165x15x82mm / un |
165x15x82mm / un |
|
Peso |
248,7g – TX e RX |
190g / un |
190g / un |
